KONFIGURASI DASAR MIKROTIK ROUTERBOARD
Sub Topik:
[1] Sejarah Singkat Mikrotik
[2] Jenis-jenis Mikrotik
[3] Kode Produk Mikrotik RouterBoard
[4] Cara Hard Reset Mikrotik RouterBoard
[5] Cara Soft Reset Mikrotik RouterBoard
[6] Cara Konfigurasi Identity Mikrotik RouterBoard
[7] Cara Konfigurasi IP Address Mikrotik RouterBoard
[1] Sejarah Mikrotik
Mikrotik didirikan pada tahun 1995 untuk mengembangkan router dan sistem ISP (Internet Service Provider) nirkabel. Mikrotik sendiri adalah perusahaan yang bergerak di bidang produksi perangkat keras (hardware) dan perangkat lunak (software) yang berhubungan dengan sistem jaringan komputer.
[2] Jenis-jenis Mikrotik
1. Mikrotik Router OS
Sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer menjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hospot.
2. Mikrotik RouterBoard
RouterBoard merupakan router embedded produk dari mikrotik. Routerboard seperti sebuah PC mini yang terintegrasi karena dalam satu board tertanam prosesor, ram, rom, dan memori flash. Routerboard menggunakan os RouterOS yang berfungsi sebagai router jaringan, bandwidth management, proxy server, dhcp, dns server dan bisa juga berfungsi sebagai hospot server.
[3] Kode Produk Mikrotik RouterBoard
Kode Produk Mikrotik RouterBoard bisa dilihat pada dus mirkotik routerboard, atau pada belakang body mikrotik routerboard.
Format penulisan kode routerboard sebagai berikut :
RB941-2nD
- Dua huruf pertama menandakan bahwa itu adalah routerboard
- Angka digit pertama menandakan seri dari routerboard tersebut
-Angka digit kedua menandakan banyaknya jumlah port ethernet pada routerboard
-Angka digit ketiga menandakan indikasi jumlah interfaces wireless
[4] Cara Hard Reset Mikrotik Routerboard
Alat dan bahan:
1) Mikrotik routerboard
2) Pulpen atau lidi
3) Instalasi listrik
Cara hard riset mikrotik routerboard:
1) Matikan router dengan mencabut tombol power nya2) Tekan dan tahan tombol jumper atau reset menggunakan lidi atau ujung pulpen
3) Hidupkan kembali router dalam kondisi tombol jumper/reset masih ditekan
4) Tetap tahan (kurang lebih 5 detik) hingga router hidup dan lampu indikator berkedip 3 kali
5) Setelah lampu berkedip 3 kali. segera lepaskan tekanan pada tombol reset/jumper nya
[5] Cara Soft Reset Mikrotik RouterBoard
Salah satu cara melalukan soft reset adalah melalui aplikasi winbox. Winbox adalah aplikasi khusus yang dibuat untuk meremote mikrotik. Dengan Winbox kita akan lebih mudah mensetting mikrotik karena tidak perlu menghafal perintah/ command mikrotik.
Cara soft reset routerboard menggunakan apk winbox:
1) Pastikan sudah login ke mikrotik menggunakan winbox
2) Masuk ke menu system>reset
3) Centang pada "no default configuration" > klik reset
4) Tunggu beberapa saat, mikrotik akan restart.
5) Saat mikrotik sudah dalam kondisi ke pengaturan pabrik tanpa konfigurasi default mikrotik (kosongan tanpa settingan apapun), maka anda tidak bisa meremote dengan protokol layer 3 karna mikrotik tidak punya IP.
6) Login menggunakan winbox via macaddress (tab neighbour) untuk meremotnya.
[6] Cara Konfigurasi Identity Mikrotik RouterBoard
Secara default router mikrotik memiliki identity mikrotik namun kita bisa mengubahnya sesuai keinginan kita. Untuk merubah identity router di CLI kita bisa menggunakan perintah: [admin@mikrotik> system identity set name=[identitas]].

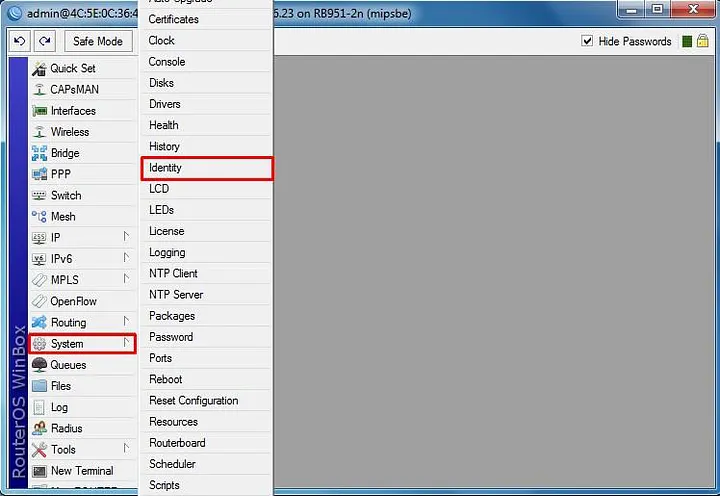

1) Untuk mode GUI kita bisa klik menu System > identity kemudian ubah namanya sesuai keinginan kita.
↓

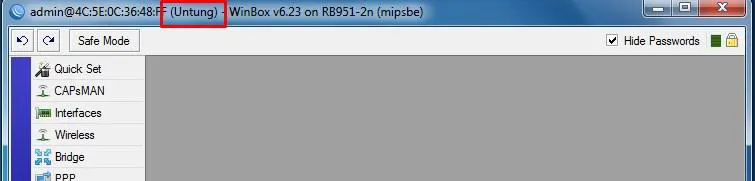

2) Jika sudah maka identitas dari router akan terubah menjadi nama yg tadi kita buat
[7] Cara Konfigurasi IP Address Mikrotik RouterBoard
Cara memasang IP Address Static di Mikrotik:
1) Klik menu IP > Address > Klik tanda plus biru.
2) Masukan IP Address diikuti garis miring dan subnet bit.
3) Pada network bisa dikosongin atau diisi IP network dari subnet IP tersebut.
4) Pada interface silahkan pilih di port mikrotik mana yang akan dipasang sumber internet.
5) Klik OK untuk menyimpan.
[-] Tambahan Praktikum MandiriAlat dan bahan:
1) PC 1 Unit
2) Routerboard Mikrotik 1 Unit
3) Kabel UTP 1 buah
4) Pulpen atau lidi 1 buah
Langkah-langkah praktikum:
1) Lakukan Hardreset Mikrotik Routerboard:
- Tekan lama tombol reset menggunakan ujung pulpen atau lidi
- Hubungkan ke daya
- Tunggu 5 detik/kedip 3 kali
- Lepas tombol reset
2) Nyalakan PC
3) Hubungkan Router Mikrotik ke PC
- Router Mikrotik (ether 2/3/4/50
- PC (ether 0/1)
4) Pastikan IP di PC kosong
5) Periksa IP di PC
- Gunakan ipconfig (run > cmd > ip config) / cek ethertnet properties (control panel > network > connection > ethernet > details
↓
- Pastikan sudah mendapat IP Address
- ipv4 address: 192.168.88.10-254
- ipv4 default gateaway: 192.168.88.1
